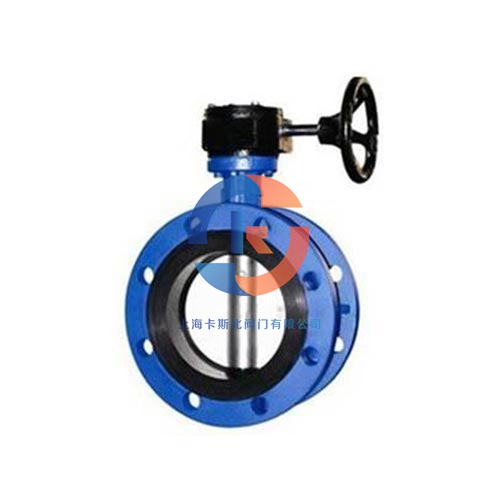

法兰式蝶阀的软密封类结构和性能

法兰式蝶阀普遍用作城建、石化、冶金、电力等领域中，是这种行业中介质管道上断开或调节流量的佳设备。法兰式蝶阀自身的构造是流水线中理想的开闭部件，是当今管道启闭件的发展方向。首先是单偏心构造的软密封法兰式蝶阀。阀座密封段或蝶板薄厚方向的平分线与阀座旋转中心相对偏心，促使法兰式蝶阀打开过程中蝶板突面与阀座突面逐渐分离。当蝶板转动到20~25时，蝶板突面与阀座突面完全分离，大大减少了法兰式蝶阀打开过程中两突面之间的相对机械磨损和挤压，进而提升了法兰式蝶阀的密封性能。

法兰式蝶阀的软密封类结构

这种设计主要依靠蝶板与阀座之间挤压产生的弹性变形来确保法兰式蝶阀的密封。在单偏心法兰式蝶阀的基础上，蝶板旋转中心相较于气缸通道中心线偏置，使法兰式蝶阀在打开过程中产生凸轮效应，蝶板突面与阀座突面的分离比单偏心构造更快。当蝶板转动到8~12时，蝶板的突面与阀座的突面完全分离。这种构造的设计大大降低了2个突面之间的相对机械磨损和挤压变形，提升了法兰式蝶阀的密封性能。

法兰式蝶阀的软密封类结构

在双偏心法兰式蝶阀的基础上，阀座突面的中心线与阀门的中心线形成一个视角偏心，那么在打开过程中，蝶板的突面在开启瞬间立即与阀座的突面分离，在关掉瞬间只触碰和卡紧阀座的突面。这种独特的偏心组合充分利用了凸轮效应，法兰式蝶阀密封副在闸阀开启和关闭时2个突面之间的机器磨擦和磨损，消除了损坏和泄漏的可能。将挤压密封改成扭距密封，通过调整外界驱动扭距来调整密封比压，大大提高了三偏心密封法兰式蝶阀的密封性能和使用寿命。
