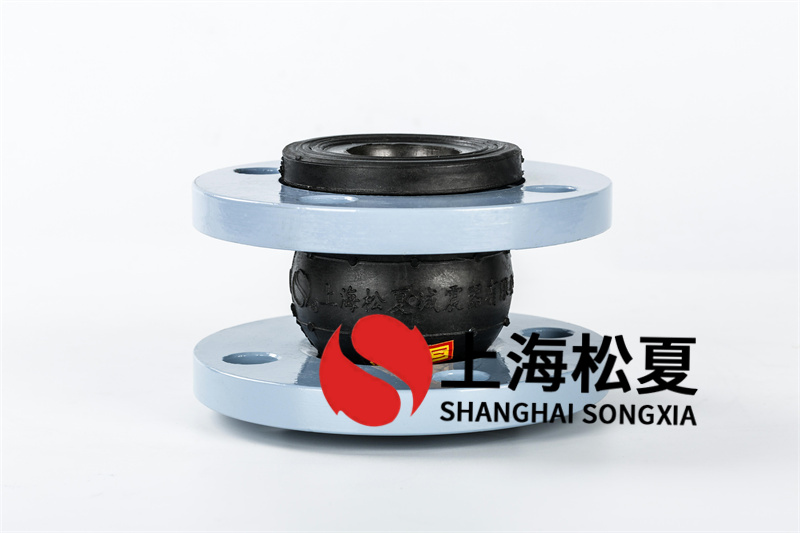

管道上安装可曲挠橡胶膨胀节的影响



在管道上安装柔性橡胶膨胀节或膨胀节，包括带有膨胀节的阀门，可以补偿管道的膨胀和安装误差，减少管道振动对其他设备的损坏。这两种接头用于民用建筑。多用于振动剧烈的水泵站和管道。主要用于隔离。它与工业建筑中的阀门或设备连接，方便阀门和设备的维护和更换。



安装在泵出口端和管道系统中的柔性橡胶膨胀节或膨胀接头。如果螺栓不带防拉和限位装置橡胶膨胀节，当管道系统运行时，管道中的流体作用在管道的盲端、阀门、异径管、弯头等管件上的推力为盲板力，使柔性橡胶膨胀节膨胀或伸缩接头伸出，可能推动管道产生一定的滑动偏差。当水泵出口处的水压较高时，会沿管道轴线产生较大的推力。如果在设计中没有采取措施消除管道系统的致盲力，管道或设备可能会在较轻的情况下发生偏移，而更严重的情况是泵壳损坏或柔性橡胶膨胀节从法兰拉出，膨胀接头被拉开，导致供水系统无法正常工作。因此，在设计泵的管路时，需要分析管路系统本身是否可以消除盲板力。



如不能消除，可采用抗拉挠性橡胶膨胀节和限位膨胀节或设置固定管架消除盲板。力对管道系统的冲击可以避免不必要的损失，保证系统的安全运行。需要分析管道系统本身是否可以消除盲板力。如不能消除，可采用抗拉挠性橡胶膨胀节和限位膨胀节或设置固定管架消除盲板。力对管道系统的冲击可以避免不必要的损失，保证系统的安全运行。需要分析管道系统本身是否可以消除盲板力。如不能消除，可采用抗拉挠性橡胶膨胀节和限位膨胀节或设置固定管架消除盲板。力对管道系统的冲击可以避免不必要的损失，保证系统的安全运行。



1、盲板受力对不同泵管路的影响



(1）水泵采用弯管



水泵采用弯头配管时，水泵进出水管安装弹性橡胶膨胀节。由于水泵进水管水压低橡胶膨胀节，静水压力通常小于0.，有的工程还处于负压状态。安装在水泵进水管上的柔性橡胶膨胀节在低水压的作用下会膨胀变形很大。小，管道内水流产生的盲板力不会对管道系统产生大的影响。在水压的作用下，水泵出水管的柔性橡胶膨胀节会沿着管子的轴线从两端膨胀偏离，同时推动管子偏离。驱动力是管道系统工作水压产生的盲板力。由于出水口方向的主管埋在地下，土壤的阻力阻止了管道的偏转，所以管子的偏转全部转向水泵出水口的打头，一个杠杆水泵出口与弯头之间形成。



在水泵出口压力的作用下，盲板力推动弯头，使作用在水泵出口的力加倍，可能导致水泵自身旋转偏转或泵壳变形。启动后开裂。土壤的阻力阻止了管道的偏转，所以管道的偏转全部转向水泵出口的打头，在水泵出口与弯头之间形成一个杠杆。在水泵出口压力的作用下，盲板力推动弯头，使作用在水泵出口的力加倍，可能导致水泵自身旋转偏转或泵壳变形。启动后开裂。土壤的阻力阻止了管道的偏转，所以管道的偏转全部转向了水泵出口的打头，在水泵出口和弯头之间形成了一个杠杆。在水泵出口压力的作用下，盲板力推动弯头，使作用在水泵出口的力加倍，可能导致水泵自身旋转偏转或泵壳变形。启动后开裂。



（2）水泵采用直管（主管敷设在管沟内）



当水泵采用直管（主管敷设在管沟内）时，水泵管道的进、出水管也安装弹性橡胶膨胀节。由于水泵端是固定的基础，所以可以看作是固定端。发生偏移。因此，盲板力产生的管道轴向推力全部分流到水泵出口端的主管上。主管道将被偏移。当偏移过大时，可能会出现弹性橡胶膨胀节从法兰拉出的现象。



（3）水泵采用直管（干管铺设在地下）



水泵采用直管时的水泵管道（干管敷设在地下），水泵管道的出口主管敷设在地下。土壤的阻力防止管道移动。出口压力产生的盲板力是由基础和铺设在地下的出口主管相互作用和偏移引起的。当供水压力低，管径较小时，不会出现管道跑偏和柔性橡胶膨胀节被拉出法兰的问题。一个运行了近20年的项目已经完成（出水管径、供水压力0.），可以说明这个问题。当管径大或水压高时，出口压力产生的盲板力会很大，会对泵端和埋地出口管产生很大的推力。由于出水管埋在地下，土壤的阻力使管道无法偏离，所有的推力都转向作用在水泵上，所以很容易损坏水泵的地脚螺栓和地基的水泵。



(4）水泵采用立式配管



当水泵出口采用立式管道时，安装在管道上的柔性橡胶膨胀节会在水压产生的盲板力的作用下膨胀并向上推动管道。当水压过高时，柔性橡胶膨胀节有从法兰拉出的可能。当在水泵出水管上安装膨胀节时，膨胀节会被拉开。



2、不同水压下的盲板受力分析



在不同水压的作用下，泵出水管盲端产生的盲板力可以看出随着管径和水压的增加，水流产生的盲板力也随之增加。一般在管径不小于该管径时，采用弹性橡胶膨胀节的管道应安装防脱装置螺栓或固定管架，以消除水压引起的盲板力。



3、泵出口管路盲板力的对策



（1）在水泵的管道设计中，当系统需要安装柔性橡胶膨胀节时，应分析管道系统本身是否可以消除盲板力的影响。橡胶膨胀节可以弯曲或可设置固定管架，消除盲板受力引起的管子跑偏。



（2）在泵的管路设计中，如果只是为了操作、维修和更换设备的方便，在配置和安装柔性橡胶膨胀节时，需要分析管路系统是否必须符合灵活的橡胶膨胀节。



（3）在明府和架空管道的设计中，建议尽量少使用膨胀节，这样可以减少管道系统可能出现的泄漏。必须使用膨胀节时，应使用带限位装置的螺栓可设置膨胀节或固定管架，消除盲板受力引起的管道偏差。



4、产品选择



目前，国内市场有带防脱装置螺栓的柔性橡胶膨胀节和限位产品的伸缩接头可供选择。由于抗拉脱弹性橡胶膨胀节盒限位膨胀节用途广泛，应用场合各不相同。因此，各个厂家的产品差别很大。有的产品在防拉装置箱限位装置上只有几根很细的螺栓。产品用于水泵出水管时，用于消除因水压引起的盲板。施力时存在螺栓少、小、拉杆螺栓抗拉强度不够的问题。因此，在选择抗拉挠性橡胶膨胀节和限位伸缩接头时。



5、 防脱栓及限位栓装置



对于抗拉螺栓和限位螺栓装置的计算，一般应根据水泵的工作水压或系统的试验压力计算管道系统产生的盲板力，然后再计算抗拉螺栓和限位螺栓装置。拔出总和按管道系统盲板受力计算 限位装置所要求的螺栓数量及规格，各等级螺栓的抗拉强度可参考国家标准。



防脱限位装置所用的拉杆螺栓一般应采用高强度螺栓，这样可以减少螺栓的数量，拉杆螺栓一般采用双头长螺栓。
