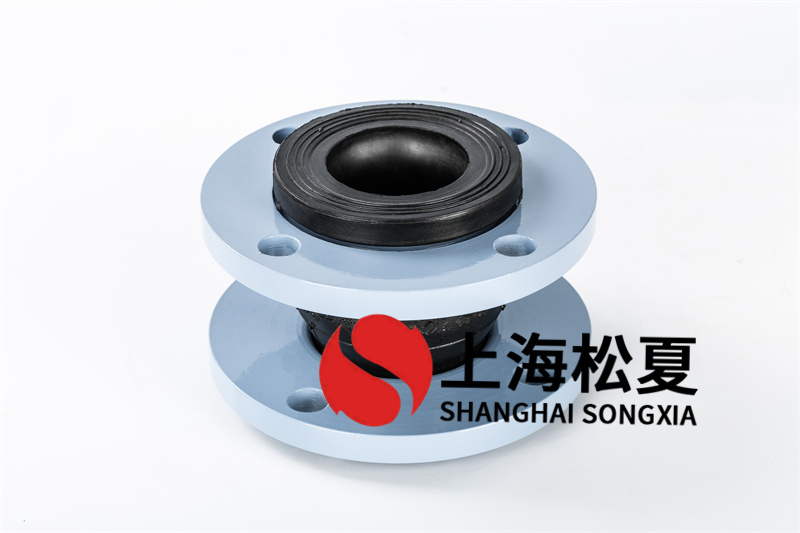

可曲挠橡胶膨胀节的性能特点及基本分类



橡胶膨胀节设备结构



橡胶膨胀节也可称为：柔性橡胶膨胀节、橡胶膨胀节、软接头、柔性橡胶膨胀节、橡胶膨胀节、减震器、减震器等。它是一种高弹性、高气密性、耐中等和耐候性管道连接。



橡胶膨胀节一般由内胶层、织物增强层（增强层有多层刮开的尼龙帘布）、中胶层、外胶层、端部增强金属环或钢丝圈，经过高温高压后组成由金属法兰或平行接头的松套组成的复合橡胶管。本产品利用橡胶的高弹性、高气体性能、耐介质性、耐候性和耐辐射性等优点，可减少管道振动和噪音，并能补偿因温度变化引起的热胀冷缩。



所用橡胶材料根据介质不同而不同橡胶膨胀节，如天然橡胶、丁苯橡胶、丁基橡胶、丁腈橡胶、三元乙丙橡胶、氯丁橡胶、硅橡胶、氟橡胶等。分别具有耐热、耐酸、耐碱、耐腐蚀、耐磨、耐油等功能。



橡胶膨胀节的基本分类



1、按性能分为通用型、专用型和耐热型三类。



通用类：适用于输送-15℃~80℃的水、浓度在10%以下的酸溶液或碱溶液。



特殊类：适用于特殊性能要求，如耐油、耐堵塞、耐臭氧、耐磨或耐化学腐蚀。



耐热：适用于输送温度高于80°C的水。



2、按结构分为单球体、双球体、三球体、弯头球体、风压线圈体等，每种形式又可分为同心等径、同心异径、和偏心不同的直径。



3、按形状分为：同心同径、同心异径、偏心异径。







4、按产品与管道的连接形式可分为法兰连接、螺纹连接与卡箍连接、螺纹管法兰连接等。



5、按工作压力：0.、0.6MPa、1.0MPa、1.6MPa、2.5MPa、6.4MPa六个级别。



橡胶膨胀节的性能特点



1、体积小、重量轻、灵活性好、安装维护方便。



2、 安装后可吸收管道振动引起的水平、轴向和角位移；不受管道同心度和法兰不平行的限制。



3、 安装后可降低管道、泵等振动产生的噪音，吸振能力强。



4、内部无缝高压橡胶膨胀节可有效防止高温、酸碱、耐油管道中腐蚀性介质对橡胶膨胀节内壁的腐蚀，增加使用寿命。



橡胶膨胀节的应用领域



本产品由于柔性橡胶良好的综合性能，广泛应用于化工、建筑、给排水、石油、轻重工业、制冷、环卫、水暖、消防、电力等基础工程。单球橡胶膨胀节。根据材料不同，可制成耐酸、耐碱、耐腐蚀、耐油、耐高温、耐辐射、耐磨、耐老化等多种品种，能适应各种介质和环境。



橡胶膨胀节的安装方法



安装注意事项：







1、 安装橡胶膨胀节时，严禁超出位移极限安装。



2、当橡胶膨胀节安装在平坦地面、悬空或垂直安装时，橡胶膨胀节的实际工作轴向位移压力小于管道的支撑力。否则应加装防脱装置，防止工作时受压拉脱。



3、 管道必须有固定支架或固定支架，固定支架的受力必须大于轴向力。立式安装和架空安装时，产品两端必须安装相应的固定支架和承力支架，防止产品受压后拉出。



4、 安装螺栓要对称、逐渐拧紧，防止局部泄漏。



5、安装时远离热源，严禁使用不符合本产品要求的介质。



橡胶膨胀节如何处理



连接方式：



一般有螺纹连接、法兰连接、卡箍连接等。执行标准：HCRJ 070-1999。



预防措施



1、 管道安装柔性橡胶膨胀节时，必须处于自然状态，不得人为使产品变形。



当管道介质为耐酸碱、油、高温等特殊材料时，应选用比管道工作压力高一档的接头。







2、 连接橡胶膨胀节的法兰应为阀门法兰或符合GB/.1（RF）的法兰。



3、柔性橡胶膨胀节的正常适用介质是0-60°C的普通水。应选用油、酸、碱、高温等腐蚀性和质地坚硬条件的特殊介质。不能盲目或普遍使用特耐橡胶膨胀节。



4、 水泵进出水口采用柔性橡胶膨胀节时，应位于水弹簧的侧面，水弹簧与大口径出水口之间应加装金属异径管减速机的。



5、 当管道位移大于等于接头最大补偿量时，应增加接头数量，使位移平行。严禁调整管道超差，使接头处于极限挠度位移和偏差状态，更不要超限（伸长、位移、挠度等）橡胶膨胀节，具体使用的安装数据为如下表所示。



6、 高层给水或悬空给水，管道应固定在吊架、支架或锚架上，接头不应承受管道本身的重量和轴向力，否则接头应装有防拉脱装置（其承载能力必须大于管道轴向力）。



7、 安装橡胶膨胀节时，螺栓的螺钉应伸到接头外侧，并按斜压法反复均匀拧紧各法兰端面的螺栓，以防压力偏差。螺纹接头应使用标准扳手均匀拧紧。不要用加力器强行使接头打滑、打滑或断裂，并定期检查，以免松动造成脱开或渗水。
