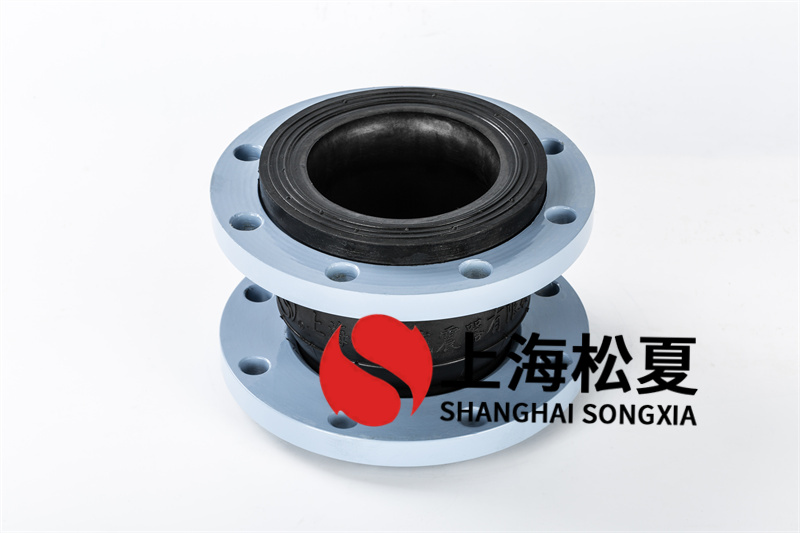

可曲挠单球橡胶膨胀节管道施工安装



柔性单球橡胶膨胀节安装方法，图解介绍。



一般在泵的进出口和管道连接处采用柔性单球橡胶膨胀节连接，以减少振动和噪音，并可以补偿温度变化引起的热胀冷缩。柔性单球橡​​胶接头的密封性很重要。橡胶膨胀节是由内外橡胶层、帘线层和钢丝圈组成管状橡胶件，经硫化成型，再与金属法兰或平行接头松套组合而成。



柔性橡胶膨胀节通常适用的介质是0-60°C的普通水。对于油、酸、碱、高温等腐蚀性和质地坚硬的特殊介质，应选用相应的特耐橡胶膨胀节。, 不能盲目或普遍使用。连接橡胶膨胀节的法兰应为阀门法兰或符合GB/。1(RF) 法兰。



扣紧橡胶膨胀节前，将要连接的管件放置在水平面上。安装时先将螺纹橡胶膨胀节拧在其中一个管件上，然后将管子的另一端拧紧，保持在水平面上橡胶膨胀节，防止安装过程中因受力不均而撕裂橡胶球。安装法兰橡胶膨胀节前，应将需要连接的管道两端在水平面上找平。安装时，先将管子固定端平放，然后让橡胶膨胀节转动上法兰对准法兰孔，装上螺钉，拧上螺母，然后对准管子另一端的法兰管与法兰水平连接在橡胶膨胀节上。卡箍连接橡胶膨胀节的安装：卡箍式橡胶膨胀节，夹子用于代替法兰和螺栓。安装时，可将卡箍式橡胶膨胀节的两个喷嘴分别套在待连接的管道上，橡胶膨胀节通过卡箍与管道固定连接。



柔性橡胶膨胀节管道在施工和安装过程中，要使其处于自然状态，安装时不要人为变形。这样可以避免早期损坏和使用效果减弱。为便于短管焊接变形引起的径向偏差，管子两端的法兰在焊前应先用圆钢或其他相应强度的金属物体临时焊接，使柔性单球橡胶膨胀节与法兰连接。形成刚体。短管焊好后，去掉焊缝，使软胶挠性接头安装后处于自然状态。



安装柔性单球橡胶膨胀节时，螺栓应对称安装并逐渐拧紧，防止局部泄漏。在平地、悬空或垂直安装橡胶膨胀节时，橡胶膨胀节的实际工作轴向位移压力应小于管道的支撑力。否则，应安装防拉装置，防止橡胶膨胀节在工作压力下被拉断。远离热源和臭氧区。强辐射光照射。缠绕钢丝橡胶膨胀节前橡胶膨胀节，钢丝按出线方向通过线环、张紧装置、分线器、定型口。
