信号蝶阀怎么接线？

作者：上海松夏减震器有    来源：上海松夏    发布时间：2023-02-13 10:37    浏览量：

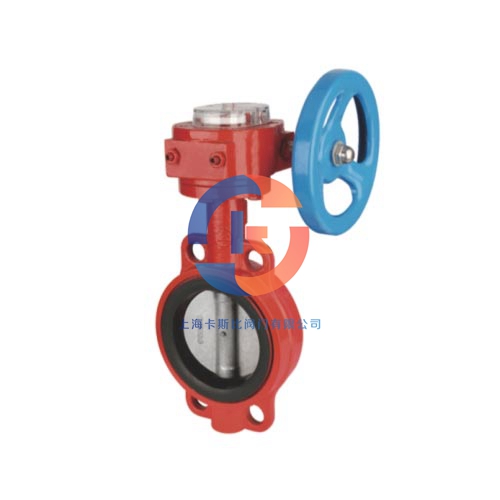

信号蝶阀怎么接线？
信号蝶阀适用于石油、化工、食品、药业、造纸、水电、船舶、给排水、冶炼、能源等系统的管道。可用作各种腐蚀性与非腐蚀性物质、液态、半流体和固态粉末管道和器皿上的调整和节流装置。特别适用于高层建筑消防系统及其他需要显示闸阀启闭状态的管道系统。那么信号蝶阀该如何接线呢，小编下面带大家来看看吧。
信号蝶阀的接线方法:
1.开启电气开关箱的盖子，将电缆的芯线按照电气控制要求连接到相应的端子上，密封电缆入口，同时固定电缆，避免电缆连接受到外力破坏。
2.当闸阀处在“全闭”位置时，顺时针旋转下关掉凸轮，使凸轮恰好遇到微动开关(能听到咔嗒声)，随后扭紧凸轮上的螺丝，固定凸轮。
3.当闸阀处在“全开”位置时，逆时针旋转上部打开凸轮，并以与上述同样的方式调整打开凸轮。
4.调节定位螺丝。当闸阀处在“全闭”或“全开”位置时，定位螺丝不应恰好压在蜗轮的定位平面上，而应留有一定的间隙，随后扭紧定位螺丝上的防松螺母。
5.盖上电气开关盒盖。当闸阀处在“全闭”位置时，使开度指示仪的指针指向刻度盘上的“0”刻度，并拧紧螺丝固定指针。
信号蝶阀的工作原理:
2.转动蜗轮传动装置的手轮，使蝶板开闭，调节流量。
3.蜗轮齿轮箱含有两种类型的微动开关:
A.齿轮箱里有2个微动开关，开和关，分别在闸阀全开和全关时动作，开启控制室内的“闸阀开”和“闸阀关”显示灯，精确显示阀门的开和关状态。
B.齿轮箱内配有一个方向微动开关(蝶板在0时完全关掉)。当蝶板处在0~40°位置时，支持微动开关导出闸阀关闭信号；当蝶板处在40°~90°位置时，另一对常闭阀可导出开阀信号。微动开关的凸轮可以调节，以显示蝶板的不同位置。
以上就是《信号蝶阀怎么接线？》的所有知识内容了，想了解更多阀门知识，请关注卡斯比阀门官方网站。
