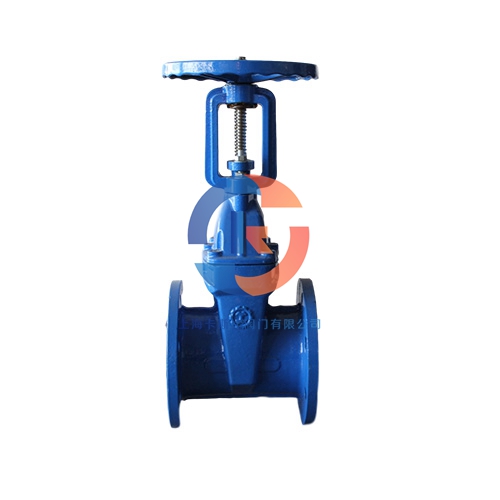

暗杆式刀型闸阀的结构及标准参数

暗杆式刀型闸阀,包含:阀体,阀体内设置有闸阀,阀体的上边设置有压盖。阀体正向的上方垂直交叉连接有固定板,固定板的上部交叉连接有水平的顶板,顶板与丝杠之间设置有推力轴承,顶板的另一端纵向往下交叉连接有固定杆,固定杆的底部与阀体的背面交叉连接;顶板上纵向设置有丝杠,丝杠的上端设置有手轮,丝杠的下部转动连接有螺母;螺母与产品的阀体内的闸阀上部交叉连接;产品的闸阀为刀形,闸阀底部含有刃口。本发明丝杠长度是明杆刀型闸阀的丝杠长度1/2,节约原料。本发明加工工艺简单,增强了管道的强度,提高工作效率。安装应用打开时与原闸阀长度始终保持一致,节省空间。

暗杆式刀型闸阀阀座和阀杆螺母选用梯形螺纹，其基本尺寸和公差按GB5796.1～5796.4的规定。支架与驱动装置连接尺寸按GB12222的规定。阀体选用WCB材料，按GB12229的规定。闸阀选用奥氏体不锈钢（SS304）材料，按GB12220、GB4237的规定。阀座选用1Cr13、2Cr13的材料，按GB12220的规定。支架和填料压盖选用碳素钢（WCB）材料，按GB12229的规定。上密封件（填料）选用石墨石棉绳。对有效密封性能要求的，密封试验的泄漏按1×mm/s计算。壳体压力：1.5MPa,密封压力：1.1压力，适用温度：425℃，适用介质：废水，煤气、纸桨等。
