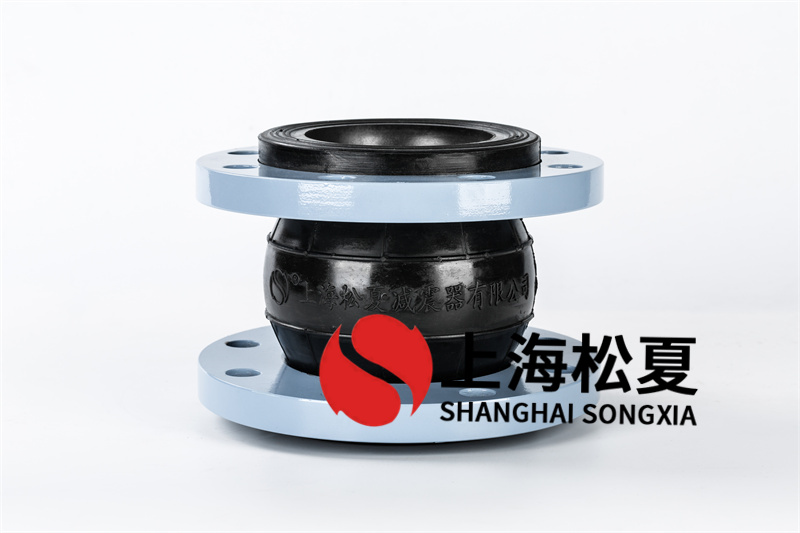

可曲挠橡胶膨胀节加固II型结构



可曲挠橡胶膨胀节广泛应用于给排水系统、采暖通风系统、空调消防系统等各个行业。它吸收温度变化、管道装配误差和地面不均匀沉降引起的应力集中，补偿管道位移并隔离机械振动。它可以降低噪音，防止或减少地震时对设备、管道和建筑物的损坏和损失。



柔性橡胶膨胀节结构



1、配套法兰—Q235钢，通过螺栓与管法兰连接，橡胶膨胀节紧固在管道中。



2、 加强环——Q235钢制成的截面为矩形整体钢环，固定在橡胶膨胀节的两个密封端面上，以提高橡胶膨胀节与管法兰之间的锁紧强度，并将其均匀地传递给管道应力。



3、加强层——由多层聚酯帘布经上浆和糊化处理，为橡胶膨胀节提供足够的抗压强度。



4、中胶层——采用优质橡胶材料制成，提高帘线层之间的结合强度，确保橡胶膨胀节优异的抗弯性能和综合性能。



5、内外胶层——优质橡胶材质，保护橡胶膨胀节不受输送介质的腐蚀和外界阳光、雨水、臭氧、油、酸碱、化学物质的损害。直槽与剖分法兰连接。橡胶膨胀节的结构特点是采用矩形整体钢圈作为加强圈。半成品在成型时易于定位。织物加强层可层层包裹在钢圈上；硫化时，钢圈能有效限制加强层的热收缩。钢圈外径大于橡胶膨胀节配套法兰的内径。



因此，当安装在管道系统中的橡胶膨胀节因受力而变形时，允许管道在该范围内补偿位移时，永远不会被拉断。钢圈在半成品成型前经过严格的粘接处理。成型后，它与周围的橡胶和增强层牢固地粘合在一起，成为一个整体。输送管道受力均匀，密封可靠；橡胶膨胀节的配套法兰为分体式，法兰连接块的两个平行侧壁与法兰上的直槽燕尾槽配合，锁紧强度高。



柔性橡胶膨胀节的性能特点



1、管道系统工作时，安装在管道上的橡胶膨胀节可根据受力单独或同时产生轴向拉伸或压缩位移和径向剪切。位移和角位移。这种具有特色的金属接头是无法与之相比的。由于管道系统中的应力，橡胶膨胀节会被拉伸、压缩或剪切。一旦除去外力，它们将恢复到原来的状态，不会产生永久变形。这也是金属接头无法比拟的地方。



2、 减振：橡胶膨胀节能有效衰减振动，切断机械振动通过管道的传递。试验结果表明，橡胶膨胀节管道系统的合理设计和安装，可使结构传递的噪声降低15-25dB。



3、无腐蚀橡胶膨胀节的内外胶层是根据其实际使用情况特殊设计的配方，因此应用范围极其广泛。



4、关于水锤可以在管道系统发生水锤时释放管道内水压的突然升高。在管道系统正常工作条件下，如果阀门突然关闭，管道中的水压会突然上升到1.原工作压力的5倍或更高，即会发生水锤。如果在管道系统上安装了橡胶膨胀节，橡胶膨胀节球体在水压突然升高的瞬间直径增大，即容量增大；此时，水的流动，​​即水的体积，没有变化。因此，当水流过橡胶膨胀节时，压力会瞬间下降。



换句话说，橡胶膨胀节可以有效缓解水锤现象对管道系统可能造​​成的损坏。安装时，将橡胶膨胀节与管法兰对正后，只需将橡胶膨胀节密封端法兰中的两部分匹配法兰盘圆，插入压块，然后用螺栓将匹配法兰与法兰连接。管法兰可一一拧紧并锁紧。水的流动，​​即水的体积，不变。因此，当水流过橡胶膨胀节时，压力会瞬间下降。换句话说，橡胶膨胀节可以有效缓解水锤现象对管道系统可能造​​成的损坏。安装时，将橡胶膨胀节与管法兰对正后，只需将橡胶膨胀节密封端法兰中的两部分匹配法兰盘圆，插入压块，然后用螺栓将匹配法兰与法兰连接。



管法兰可一一拧紧并锁紧。水的流动，​​即水的体积，不变。因此，当水流过橡胶膨胀节时，压力会瞬间下降。换句话说，橡胶膨胀节可以有效缓解水锤现象对管道系统可能造​​成的损坏。安装时，将橡胶膨胀节与管法兰对正后，只需将橡胶膨胀节密封端法兰中的两部分匹配法兰盘圆，插入压块曲挠橡胶膨胀节，然后用螺栓将匹配法兰与法兰连接。管法兰可一一拧紧并锁紧。橡胶膨胀节可有效缓解水锤现象对管道系统可能造​​成的损坏。安装时，将橡胶膨胀节与管法兰对正后，只需将橡胶膨胀节密封端法兰中的两部分匹配法兰盘圆，插入压块，然后用螺栓将匹配法兰与法兰连接。管法兰可一一拧紧并锁紧。橡胶膨胀节可有效缓解水锤现象对管道系统可能造​​成的损坏。安装时，将橡胶膨胀节与管法兰对正后，只需将橡胶膨胀节密封端法兰中的两部分配套法兰盘圆，插入压块，然后用螺栓将配套法兰与法兰连接。管法兰可一一拧紧并锁紧。
