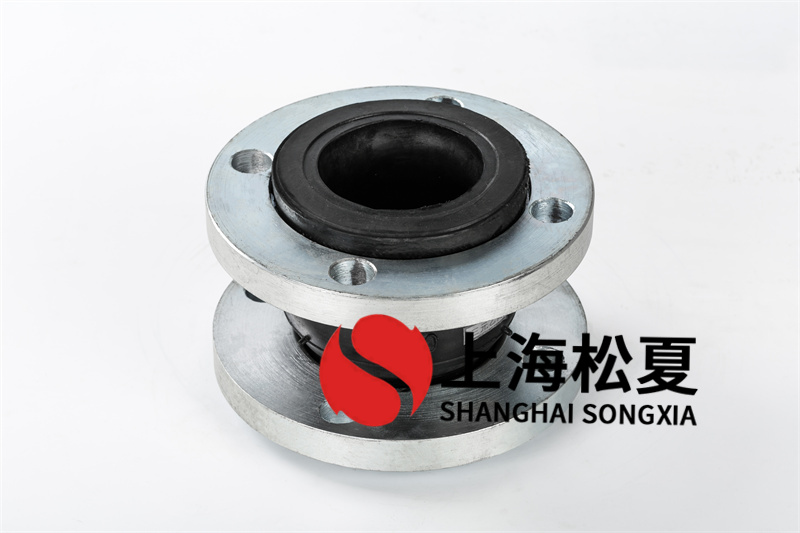

可曲挠橡胶膨胀节管道施工安装



使用说明：



橡胶膨胀节用于高位供水时，管道必须有固定支架或固定支架，否则产品应加装防拉装置。固定支架或支架的受力必须大于轴向力，否则还应安装防拉装置。



适用介质：



根据材料不同，可制成耐酸、耐碱、耐腐蚀、耐油、耐热等多种品种，适用于多种介质和环境应用：由于柔性橡胶膨胀节，广泛应用于化工、建筑、给排水、石油、轻重工业、制冷、环卫、水暖、消防、电力等基础设施工程。可广泛应用于给排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送-15℃～115℃的空气、压缩空气、水、海水、油、酸、碱等。



安装注意事项：



1、柔性橡胶膨胀节管道施工安装时加固型橡胶膨胀节，必须处于自然状态，安装时不得人为使产品变形。这样可以避免产品的早期损坏和使用效果的减弱。柔性橡胶膨胀节安装时不得超过位移限制



2、 如果您将产品设计安装在泵的出口附近或管道的拐角处，并且当产品用于高压和悬挂在高层建筑中时，管道必须有固定的支撑或固定支架、固定支架和固定支架的受力必须大于轴向力，否则产品应加装拉脱限位装置。



3、安装法兰橡胶膨胀节时，球体两端的加强环（突出部分的刚性钢丝绳）必须全部夹入法兰槽内，防止球体和法兰在安装时拉开。管道承受压力。安装螺栓时，先拧紧对称螺栓（六个或四个），确保球体和法兰都到位。



4、 橡胶膨胀节与管法兰连接时，螺栓螺钉应伸到管法兰的一端，以防止螺纹受压膨胀时橡胶膨胀节的拱形部分被压坏或刺破。每端的螺栓必须对称压紧，以确保所有螺栓都拧紧。在操作条件恶劣的地方，除平垫圈外，还应加装弹簧垫圈，防止螺母松动。



5、 在水（油）泵出口关闭或频繁启停的情况下使用橡胶膨胀节时，以减少橡胶膨胀节长度过度拉伸和压缩对泵体的影响。泵和管道，法兰两端加限位装置。



6、 安装和使用大口径柔性橡胶膨胀节时，为便于安装和减轻劳动强度，应在法兰的一端制作一根适当长度的短管，将橡胶膨胀节连接到短管和管的另一端。之后，短管在另一端焊接到长管上。



7、 为便于短管焊接变形引起的径向偏差，应在焊接前用圆钢或其他相应强度的金属物体临时焊接管道两端的法兰，以便橡胶膨胀节与法兰连接。形成刚体。短管焊好后，拆焊缝，使橡胶膨胀节安装后处于自然状态。



8、 金属连接与法兰临时焊接时加固型橡胶膨胀节，切记在焊接处用面罩盖住橡胶膨胀节，以免焊接时烧坏球体。
