橡胶膨胀管系防震的重要意义

　　装有橡胶膨胀节管系的防振是十分复杂的工程问题。原则上应使橡胶膨胀节的自振频率、机器的激发频率、气柱的固有频率三者避免重合，一般措施如下描述：

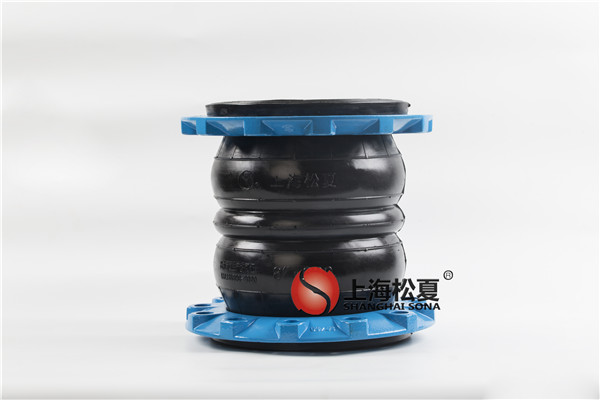

橡胶膨胀节

　　1、改变波纹管自身的尺寸、材料、温度、端部条件和预变形等，调整橡胶膨胀节的自振频率。

　　2、采用增添管道支承的方法改变管系的固有频率。

　　3、通过改变管长来改变气柱的固有频率。

　　须注意，由于压力脉冲能通过流动介质传递到橡胶膨胀节以外的地方，因此，当系统的振动是由压力脉冲引起时，不能用设置橡胶膨胀节、增添管道支承和捆绑加固的方法来消除，应考虑装设缓冲器和减振器，以使低频高幅振动转换为不太剧烈的较高频和较低振幅的脉冲。

　　金属橡胶膨胀节可以在高频、低幅的振动场合下使用，但不适用于低频、高幅振动的场合，例如活塞式压缩机、柴油机等引起的振动，因为这种振动会增加橡胶膨胀节的应力。在满足内压的情况下，波纹管的壁厚宜取小值，以降低固有频率，增加柔性，减轻负荷。

　　在有机器振动的管道上装设橡胶膨胀节时，应使橡胶膨胀节的一端尽量靠近机器，而与橡胶膨胀节另一端连接的管道，应尽可能在靠近橡胶膨胀节的地方固定。因为固定点如离橡胶膨胀节太远，则使橡胶膨胀节与固定点之间的管道成了悬臂梁，这样不但不能吸收振动，还会增加橡胶膨胀节的振动，缩短其寿命。

　　当流速很高时，在波纹管内形成的湍流，或在波纹管上游形成的紊流均可引发振动。为消减振动，应在波纹管内设置内置套筒。
